APPLICABLE STANDARDS:
- Model : JMO-1 / JMO-2 / JMO-3 / JMO-4
- Torque Rqnge : 100 to 5200 Nm
- Temperature : -20Deg C to 80Deg C
- Stroke Adjustment : ±10Deg C
- Movement : 0Deg C to 90Deg C
TECHNICAL SPECIFICATION
MATERIAL | |
TECHNICAL SPECIFICATION

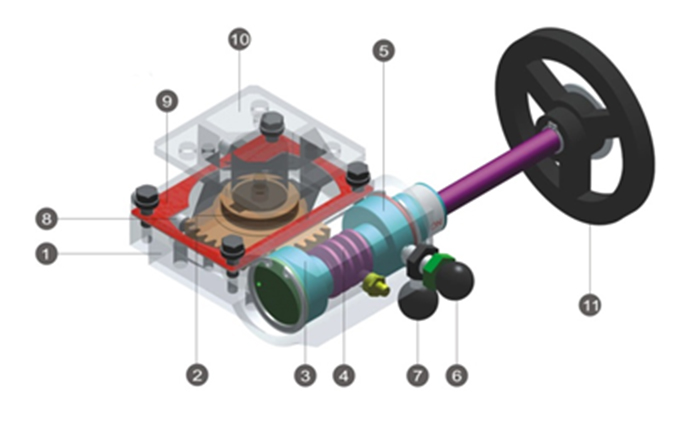

NO | PAPT NAME | MATERIAL |
1 | Houseing | Aluminum |
2 | Worm whell | Iron |
3 | Eccentric bush bear | Aluminum |
4 | Worm shaft | Aluminum |
5 | Eccentric bush H/W side | Aluminum |
6 | Selector | Steel |
7 | ON / OFF lever | Steel |
8 | Limit stop | Steel |
9 | Gasket | Asbestos |
10 | Top cover | Aluminum |
11 | Hand wheel | Aluminum |
MANUAL OVERSIDE (FOR PNEUMATIC ACTUATOR)手動裝置
1 |
Hand wheel | c.1. |
2 | Key for hand wheel | EM-8 |
3 | Top cover | Aluminium-LM6 |
4 | Gasket | Asbestos |
5 | Limit Stop Arrngt | SS-304 |
6 | ON / OFF lever assy | Steel |
7 | Selector lever | Steel |
8 | Selector assy | Steel |
9 | Indication plate(arrow mark) | Aluminium foil |
10 | ON / OFF indication plate | Aluminium |
11 | Eccentric bush H/W side | Aluminium |
12 | Worm shaft | EN-8 |
13 | Eccentric bush rear | Aluminium |
13 | Worm wheel segment | SG Iron |
13 | Houseing | Aluminium-LM6 |
SPECIFICATIONS
- 1.Use grease at worm shaft and segment.
Grande : -BP-UNVEX-'A' : servo gem Ap2/Ap3. - 2.Movement - 0 Deg C ~90Deg C(Stroke adjustment ~±10Deg C each side)
- 3.Temperature -20Deg C to +80 Deg C
- 4.Finish - Black colour power coated.
TORQUE DETAILS
MODEL | NO OF TURN | INPUT FORC MAX (N) | OUTPUT TORQUE MAX(NM) |
JMO-1 | 9.5 | 82 | 100 |
JMO-2 | 10 | 400 | 500 |
JMO-3 | 20 | 400 | 1600 |
JMO-4 | 22 | 400 | 5200 |
